一、概述

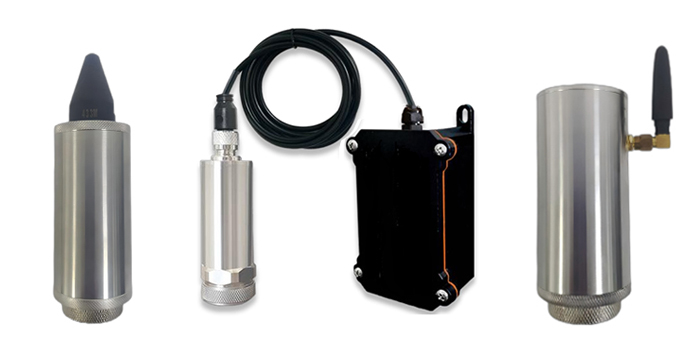

ZHX1713L 無線振動速度傳感器采用分體式設計，分為無線采集傳感器與磁電式振動速度傳感器，由微控制器采集并處理磁電式振動速度傳感器輸出信號，通過LPWAN無線通訊方式將數據傳輸到無線接收終端進行集中監控。
二、工作原理
磁電式振動速度傳感器是利用磁電感應原理把振動信號轉換成電壓信號，該電壓值正比于振動速度（烈度）值。傳感器主要由磁路系統、線圈組件、彈簧阻尼等部件組成。在傳感器殼體中無彈性地固定有兩個線圈組件，彈性磁鋼內置于線圈內。當傳感器在被測的機波振動頻率范圍內工作時，線圈與磁鋼產生相對運動，線圈切割磁力線，產生感應電動勢，產生的感應電動勢經過濾波等調理電路的處理后，輸出較為穩定正弦波電壓信號。該信號接入到無線采集傳感器進行有效值計算處理。
三、主要用途
主要安裝于風機、水泵、電機等旋轉機械的軸承座瓦上，用來監控被測設備的軸承運行情況，在軸承不良的前期能準確的提前預判，可避免設備的進一步損壞。也可用于各種機床、數控中心的工裝夾具、振動篩、送料機皮帶運行穩定狀態、破碎機狀態監控等系列設備。它可用于測量軸承座、機殼或結構的振動（相對于慣性空間的絕對振動）。它直接安裝在機器外部，使用維護方便。
四、技術參數
1．供電方式：鋰亞電池 4000mAH/8500mAH
2．待機電流：<3uA
3．電池壽命：≥3年（發送周期20分鐘條件下）
4．傳輸方式：無線通訊 Lora 433MHz
5．傳輸距離：≥200米 （外置吸盤天線可達500米以上）
6．靈 敏 度：20mV/mm/s ±5%（溫度20℃時，80Hz時測試）
7．最大可承受加速度：10g
8．測量范圍：5mm （峰－峰值）
9．頻率響應：10～1000Hz
10.環境溫度：-40～85℃（相對濕度：≤90%）
11.測量方法：垂直或水平
12.重 量：250g
13.固定螺孔：M10×1.5×10（深）/ 磁吸
14.防護等級：IP44（航插引線，默認），IP65(直接引出線)
