一、概述

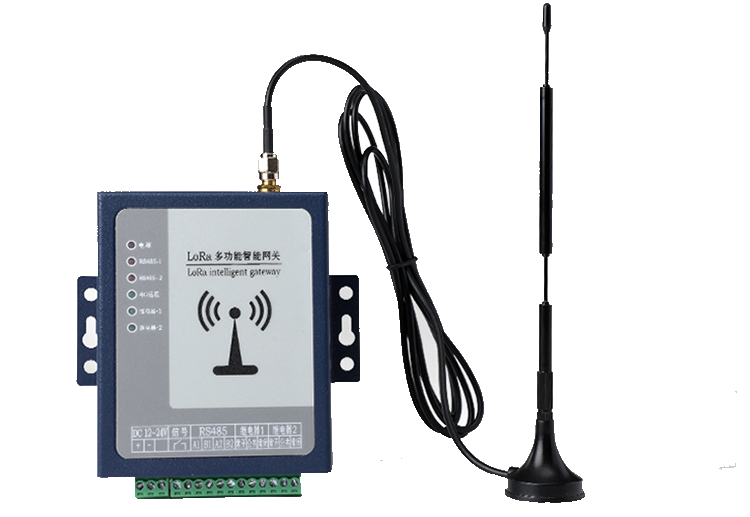

我公司自主研發設計的DTS500多功能無線數據集中監測網關主要由無線接收模塊、MCU數據處理單元、數據通信模塊等部分組成，通過LoRa 433M無線頻段同時接收不同類型的無線傳感器數據，通過RS485（有線）或4G網絡(luò )（無線）將溫度、溫濕度、水浸、紅外、振動等多類型數據統一接收上傳至云平臺或監測運行終端。數據超限后提供多種報警方式，實現故障預處理，實現一機多用，消除安全隱患。
二、基本技術參數
接收數據：可接收管理≤240路無線傳感器數據
參數設置：支持報警閾值、主機ID、傳感器ID、通信波特率設置
報警輸出：2組無源常開繼電器干接點
信號輸入：1路開關量輸入
通訊接口：2路S485通訊接口，標準Modbus-RTU協議，（可定制4G）
通訊波特率：4800、9600、19200、38400 bps
無線頻段：LoRa 433MHz
工作電壓：DC12-24V
工作溫濕度：-20℃～+80℃，≤95%RH,不結露，無腐蝕
尺寸與安裝方式：壁掛/導軌固定
三、組網架構
